In qualità di produttore professionale, desideriamo fornirti multimetri digitali Fluke8558A di alta qualità. L'8558A condivide la stessa piattaforma del multimetro di riferimento 8588A a pieno carico.
In qualità di produttore professionale, desideriamo fornirti multimetri digitali Fluke8558A di alta qualità. Il multimetro 8558A da 8,5 cifre offre digitalizzazione ad alta risoluzione da 5 megacampioni al secondo per l'automazione del sistema in laboratori e ambienti di test di produzione. Il nuovo design del sistema ad alta velocità di Fluke e la capacità di digitalizzazione diretta più veloce del settore consentono aumenti significativi della produttività per molte applicazioni di sistemi automatizzati che richiedono una combinazione di massima velocità e massima precisione. La straordinaria precisione è garantita su un ampio intervallo di misurazione, su nove funzioni, con un'interfaccia utente intuitiva su un display a colori.
L'8558A condivide la stessa piattaforma del multimetro di riferimento 8588A a pieno carico. La piattaforma presenta un'interfaccia utente intuitiva comune con una struttura di menu di facile navigazione per tutte le configurazioni e comandi corrispondenti conformi a SCPI per l'ambiente automatizzato. La piattaforma 8588A garantisce un minimo di 100.000 letture al secondo a 4,5 cifre su GPIB, USBTMC o Ethernet e una memoria dati integrata che può contenere fino a 15 milioni di letture.

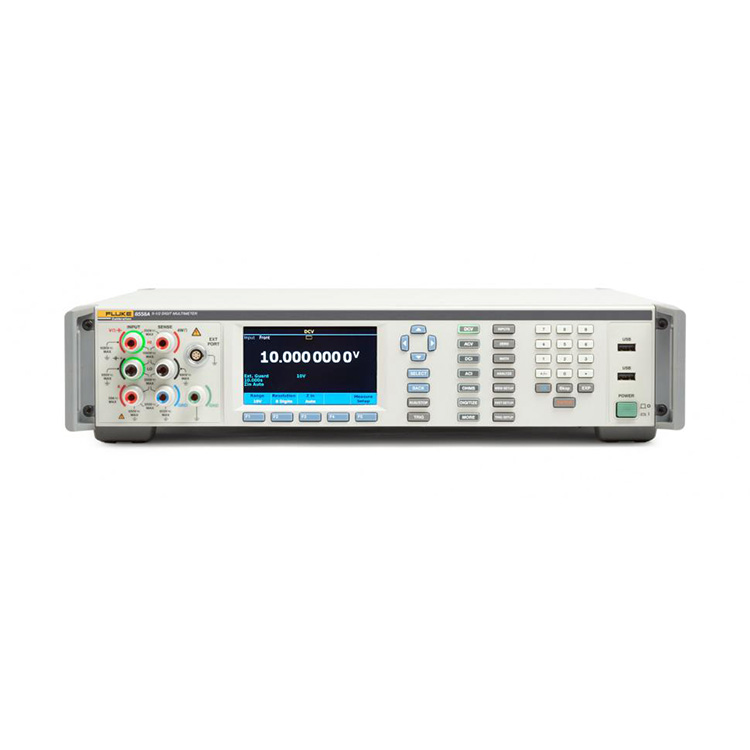

A. Terminali di gestione della connessione visiva
I terminali attivi si illuminano, guidando l'utente ad effettuare i collegamenti corretti.
B. Configurazioni di facile accesso
Gamma, apertura, impedenza di ingresso, filtro RMS e altre configurazioni di misurazione sono prontamente disponibili.
C. Display a colori ampio e luminoso
L'interfaccia utente intuitiva e la struttura del menu piatta facilitano l'accesso alle configurazioni e la visualizzazione di grafici di trend, forme d'onda, FFT, istogrammi e statistiche.
D. Interruttore elettronico fronte/retro programmabile
Elimina il funzionamento manuale e consente risultati immediati del rapporto attraverso un unico comando remoto.
E. Morsetto da 30 A (solo 8588A; 2 A per 8558A)
Consente l'intervallo di misurazione della corrente più ampio del settore tramite un singolo terminale.
F. Tasti funzione del menu
Adattarsi alla funzione attiva, quindi la struttura del menu è intuitiva e facile da imparare.
G. Selezione multilingue
Scelta tra inglese, cinese, francese, giapponese, coreano, russo e spagnolo.
H. Trigger Esegui/Arresta
Alterna lo stato di misurazione continua o di esecuzione libera.
I. Porte USB
Scarica i dati in modo rapido e semplice su un'unità flash.

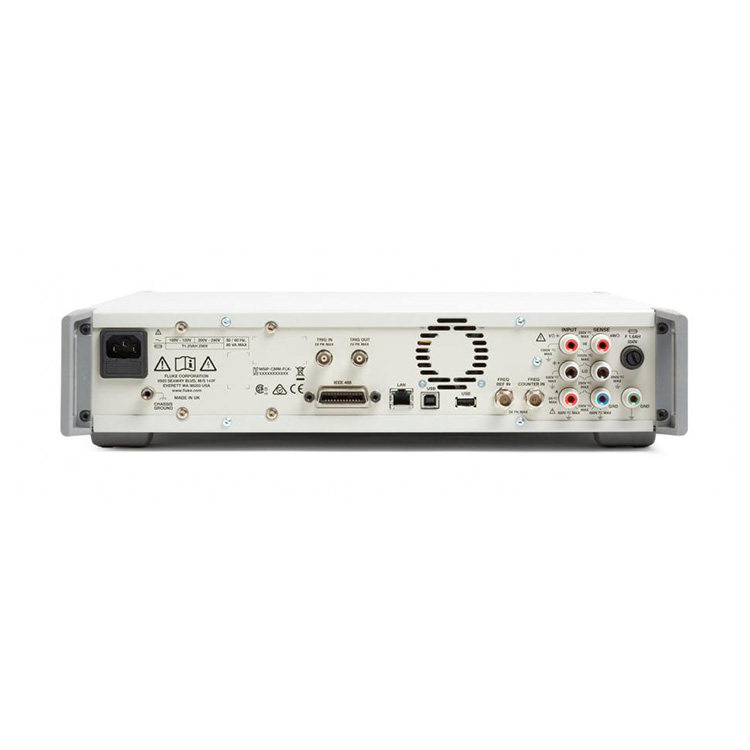

Fluke 8558A con didascalie (retro)
J. Trig in/Trig out
L'attivazione precisa massimizza la sincronizzazione nell'automazione del sistema.
K. Contatore di frequenza
Consente la misurazione del contatore di frequenza da 100 MHz a 0,5 uHz/z.
L. Terminali di ingresso del pannello posteriore
Rispecchia i terminali di ingresso del pannello anteriore per garantire la compatibilità dei collegamenti e consente la misurazione della scansione anteriore/posteriore.
M.Interfacce IEEE 488, LAN, USB
Interfaccia remota standard per una semplice integrazione del sistema.
N. Porta USB
Scarica i dati in modo rapido e semplice su un'unità flash.
O. 2 Terminale A
Tensione CC
Da 100 mV a 1.000 V, (1.050 V massimo)
2,02x fondo scala
Risoluzione massima: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 anno
0,5 μV/V (95 %) 0,65 μV/V (99 %), stabilità 24 ore
Apertura di lettura da 0 a 10 s (risoluzione 200 ns)
Corrente continua
Da 10 µA a 2 A (8558A)
2,02x fondo scala
Risoluzione massima: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 anno
Apertura di lettura da 0 ns a 100 s
Tensione CA
Da 10 mV a 1.000 V, da 1 Hz a 10 MHz, (1.050 Vrms max)
2,02x Vpp fondo scala, 1,2x Vrms fondo scala
Risoluzione massima: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 anno
Corrente alternata
Da 10 uA a 30 A (solo 8588A; 2 A per 8558A)
2,02x Vpp fondo scala, da 1 Hz a 100 kHz 1,2x Vrms fondo scala
Risoluzione massima: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 anno
Resistenza
Da 1Ω a 10 GΩ (20 GΩ massimo)
2,02x fondo scala
Risoluzione massima: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 anno
Modalità a bassa corrente, modalità ad alta tensione e Tru Ohms™ con inversione di corrente
Digitalizza V
Da 100 mV a 1.000 V, (1.050 V massimo)
2,02x fondo scala
Risoluzione massima: 18 bit
Frequenza di campionamento di 5 mega-campioni al secondo
Larghezza di banda fino a 20 MHz
Digitalizzare I
Da 10 μA a 30 A (solo 8588A; 2 A per 8558A)
2,02x fondo scala
Risoluzione massima: 18 bit
Frequenza di campionamento di 5 mega-campioni al secondo
Larghezza di banda fino a 4 MHz
Frequenza o periodo
Voltaggio, fino a 10 MHz
Corrente, fino a 100 kHz
Frequenza fino a 100 MHz su BNC
0,5 μHz/Hz, 1 anno
Capacità
Da 1 nF a 100 mF
400 μF/F, 1 anno
Temperatura
PRT e termocoppia
5 mK PRT, 25 mK TC - 1 anno
Potenza RF
Shunt esterno DC I e AC I serie Rhode & Schwarz NRP
Shunt esterno DC I e AC I
A40B e qualsiasi altro shunt esterno
Velocità di lettura
1 lettura/s a 8,5 cifre in memoria
100.000 letture/s a 4,5 cifre in memoria
Fino a 5.000.000 (5 MS/s) letture/s nella memoria volatile nei digitalizzatori V e I
Trasferimento fino a 500.000 letture/s tramite USB in formato binario
Memoria di misura
15 milioni di letture volitili
7,5 milioni di letture con timestamp volitile
16 GB non volatili
GPIB, USBTMC, Ethernet
Comandi remoti nativi conformi a SCPI
Modalità di emulazione 8508A e 3458A
Supporto completo della libreria di procedure di calibrazione MET/CAL™ nell'emulazione Fluke 8508A
Autista IVI
Chiavetta USB per un comodo trasferimento dei dati in formato .csv
Meccanismi di attivazione
Innesco manuale
Ingresso e uscita Trig BNC esterni
Trigger interno o di livello
Trigger del timer
Trigger epocale
Trigger di linea
Innesco del BUS
