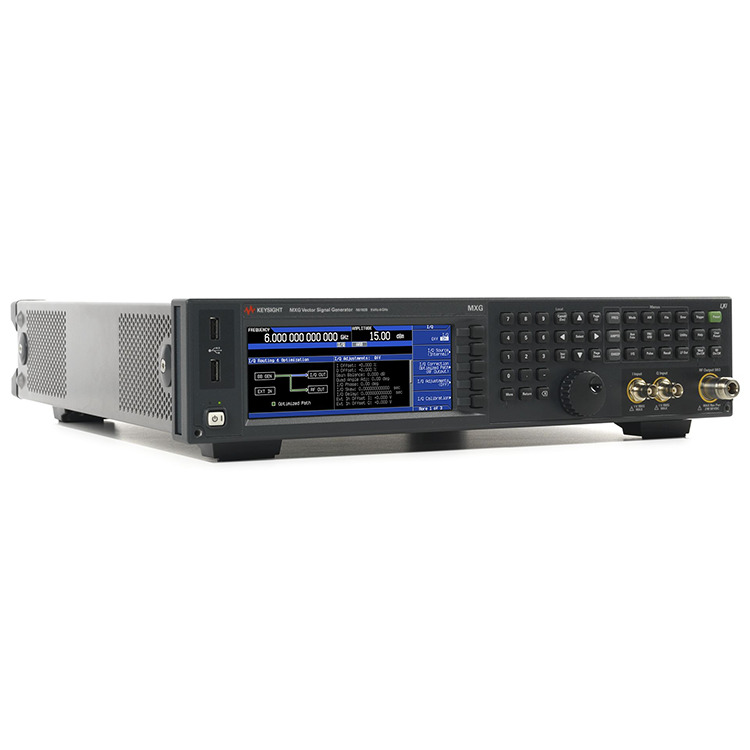

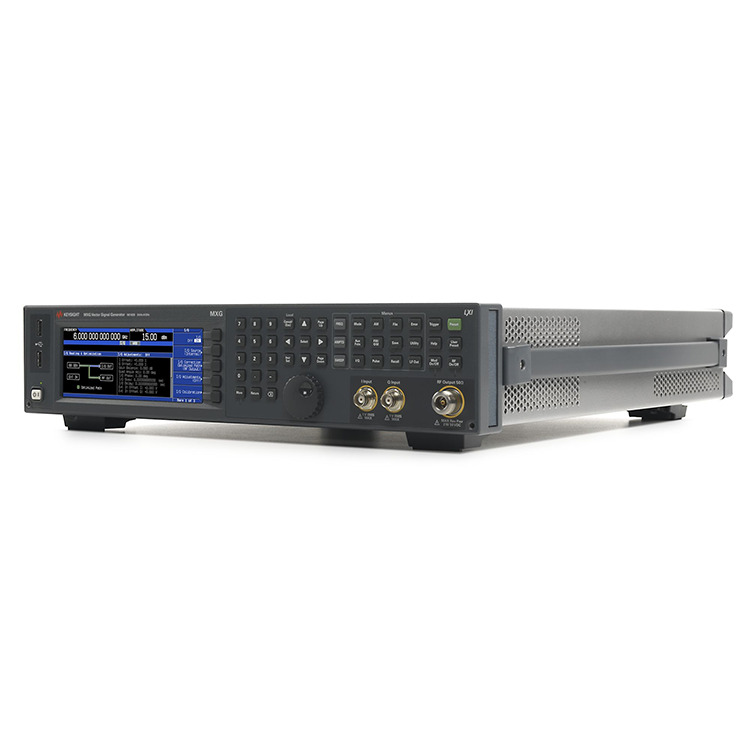

I generatori di segnali vettoriali RF ad alte prestazioni N5182B MXG serie X sono ottimizzati per essere il tuo "trasmettitore d'oro" in ricerca e sviluppo con copertura di frequenza da 9 kHz a 6 GHz. Simula segnali del mondo reale con funzionalità in tempo reale con il software Signal Studio.
Generatore di segnali vettoriali MXG ad alte prestazioni da 9 kHz - 3 GHz
I generatori di segnali analogici e vettoriali MXG ed EXG Keysight N5182B offrono prestazioni impareggiabili in cinque categorie chiave: rumore di fase e purezza spettrale, larghezza di banda, EVM, ACPR e potenza di uscita.
Esegui test avanzati del ricevitore compatibili con gli standard più recenti utilizzando il software MXG o EXG e Signal Studio: definisci i parametri del segnale, trasferiscili allo strumento e utilizza il controllo a circuito chiuso o interattivo durante la generazione del segnale.
Porta i tuoi progetti al limite con prestazioni hardware eccezionali, inclusi rumore di fase senza pari e caratteristiche spurie.
Pilota gli amplificatori di potenza e caratterizza il comportamento non lineare con il rapporto di potenza del canale adiacente (ACPR) e la potenza di uscita leader del settore.
Testa i dispositivi a banda larga con larghezza di banda RF 160 MHz equalizzata in fabbrica.
Riduci il tempo dedicato alla creazione del segnale con il software PathWave Signal Generation, inclusi LTE, WLAN e GNSS.
Riduci i costi di proprietà con cicli di calibrazione di 3 anni e soluzioni complete per l'automanutenzione.
Specifiche chiave
Gamme di frequenza: da 9 kHz a 6 GHz
Rumore di fase a 1 GHz, offset 20 kHz: –146 dBc/Hz
Spurie a 1 GHz (non armoniche): –96 dBc
Potenza in uscita a 1 GHz: +27 dBm
ACPR (vettoriale) W-CDMA 64 DPCH: –73 dBc
EVM (vettore) 802.11ac/LTE: 0,4%.
Larghezza di banda (vettoriale): 160 MHz
Memoria della forma d'onda arbitraria (vettore): 1024 MSa
Cosa è incluso:
rumore di fase standard
potenza di uscita standard, +18 dBm
attenuatore elettronico
Generazione del segnale CW
modulatore vettoriale (I/Q).
Protezione da potenza inversa da 50 W
cavo di alimentazione specifico del paese
set di documentazione (CD-ROM)
Frequenza | 9kHz – 40GHz |
Rumore di fase a 1 GHz (offset 20 kHz) | -146 dBc/Hz |
Commutazione di frequenza | <= 600 noi |
Modulazione IQ BW (interna/esterna) | Fino a 960 MHz |
Tipi di modulazione disponibili | AM, FM, PM, Impulsi |
