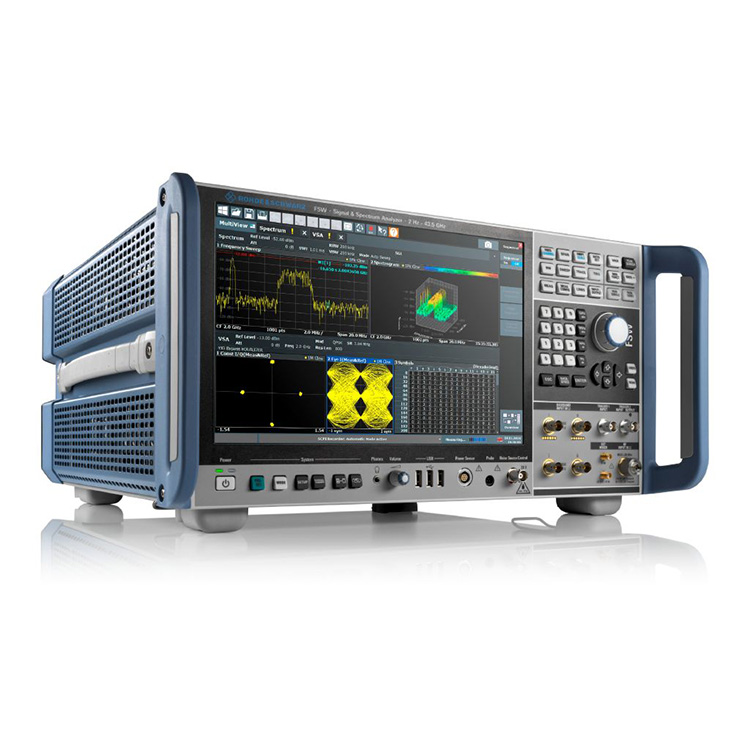

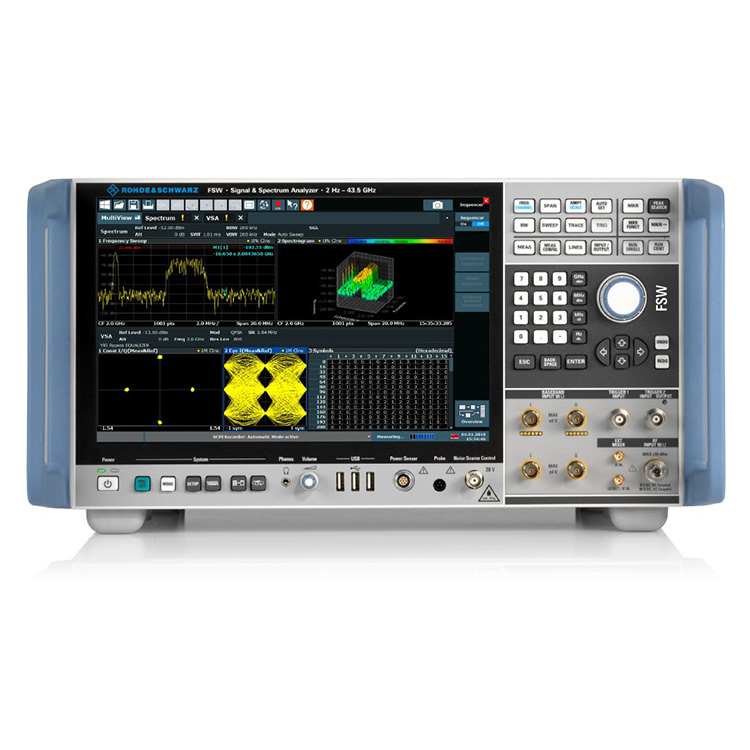

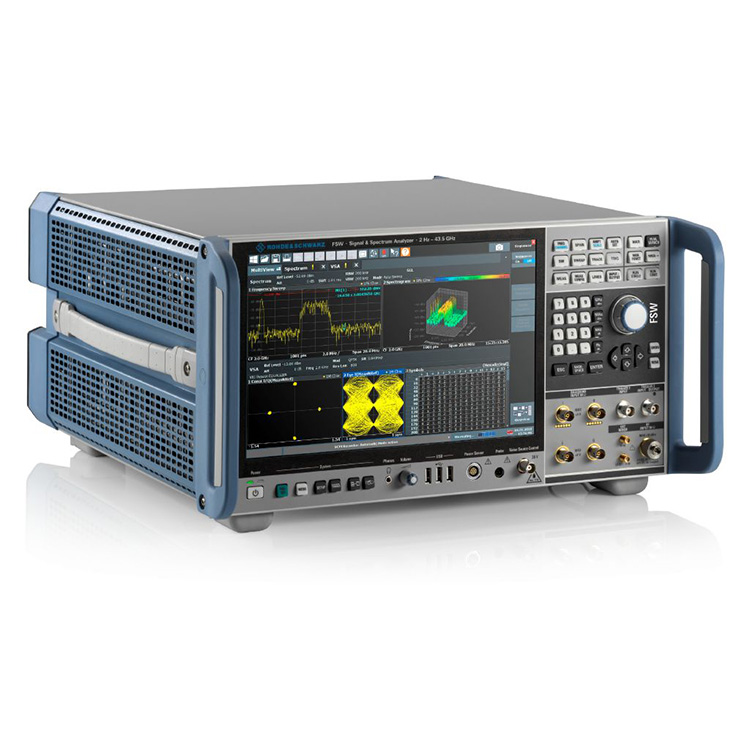

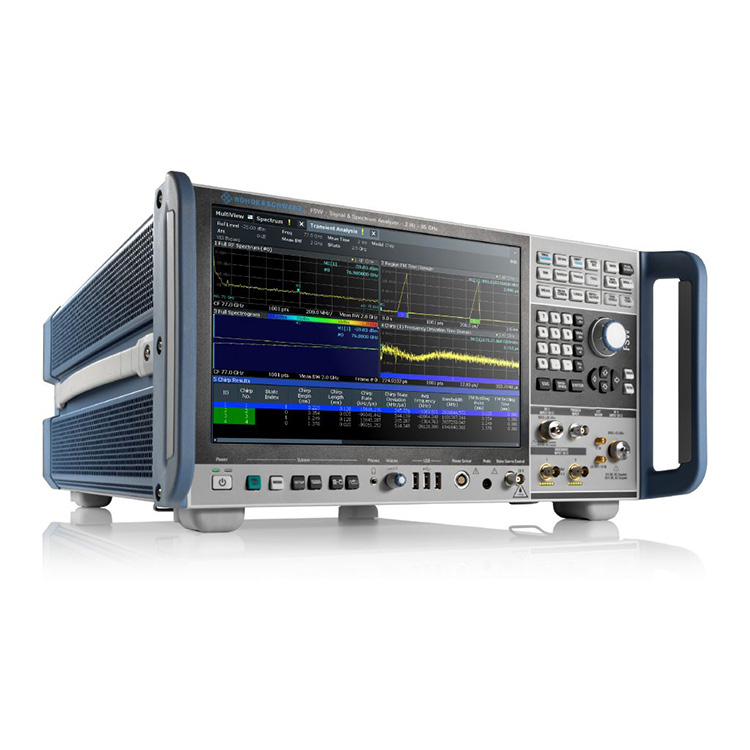

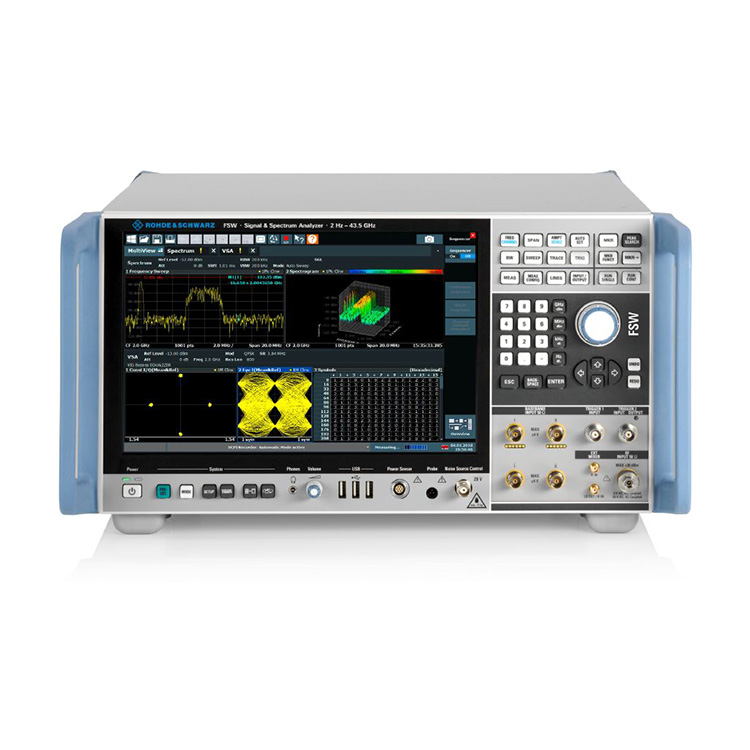

Trova una vasta selezione di analizzatori di segnale e spettro R&S FSW26 dalla Cina presso Dongguan Qihang Electronic Technology Co.,Ltd. Gli analizzatori di segnale all'interno dello strumento forniscono funzionalità di analisi nel dominio del tempo. Ciò include l'osservazione dell'ampiezza, della frequenza, della modulazione e di altre caratteristiche della forma d'onda nel tempo.
| Modelli | Intervallo di frequenze | Rumore di fase | Massimo. larghezza della banda di analisi |
| R&S®FSW26 Numero d'ordine 1331.5003.26 |
2 Hz - 26,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, offset 10 kHz) |
512 MHz |
Basso rumore di fase senza precedenti e la migliore sensibilità sul mercato
Larghezza di banda di analisi interna da 8,3 GHz
Larghezza di banda di analisi in tempo reale di 800 MHz
Il registratore SCPI semplifica la generazione del codice
L'elevata gamma dinamica consente prestazioni EVM eccezionali
Prestazioni RF che soddisfano le esigenze più esigenti
L'analizzatore di segnale e spettro R&S FSW26 ridefinisce gli analizzatori di segnale e di spettro top di gamma, offrendo rumore di fase RF superiore, livello di rumore medio visualizzato, soppressione dell'intermodulazione e gamma dinamica per ACLR e misurazioni armoniche.
Rumore di fase
Rumore di fase con frequenza portante di 10 GHz con offset di 10 kHz dalla portante: tip. –133 dBc (1 Hz).
Progettato per comodità
Display multitouch da 12,1'' ad alta risoluzione con supporto dei gesti: design piatto con aspetto e funzionalità di Windows 10
È possibile visualizzare contemporaneamente diverse misurazioni in finestre separate, facilitando l'interpretazione dei risultati
Il registratore SCPI integrato semplifica la generazione del codice per misurazioni automatiche controllate a distanza
Comoda interfaccia utente
R&S®FSW avanzato con display multitouch ad alta risoluzione da 12,1 pollici e molto altro.
Analisi approfondita del segnale del livello fisico 5G
L'ampia larghezza di banda di analisi interna scalabile R&S®FSW fino a 8,3 GHz consente di acquisire l'intera larghezza di banda del segnale downlink e valutare il sistema completo.
Le opzioni R&S®FSW-K144 e R&S®FSW-K145 coprono le misurazioni in banda downlink e uplink di 3GPP 5G NR. Ogni sottoframe del segnale viene analizzato e viene fornita un'ampia gamma di risultati di misurazione, inclusi EVM, frequenza e potenza di diversi canali e segnali.
R&S®FSW-K144 5G Nuova applicazione downlink radio
L'R&S®FSW-K144 rileva e imposta automaticamente molti parametri, offrendoti più tempo per concentrarti sugli approfondimenti derivanti dall'analisi dettagliata.
Analisi rapida e completa del segnale radar
Oltre all'ampia larghezza di banda di analisi (fino a 8,3 GHz), le funzioni di analisi R&S®FSW sono essenziali per i test radar.
L'applicazione di misurazione degli impulsi R&S®FSW-K6 misura tutti i parametri rilevanti degli impulsi con il semplice tocco di un tasto
L'opzione di misurazione del lobo laterale temporale R&S®FSW-K6S misura i parametri di compressione dell'impulso
L'opzione R&S®FSW-K60/K60H analizza i segnali di salto di frequenza
Opzione di misurazione degli impulsi R&S®FSW-K6
L'applicazione di misurazione degli impulsi R&S®FSW-K6 misura tutti i parametri rilevanti degli impulsi con il semplice tocco di un pulsante.
Analisi del segnale a banda larga senza immagini nella banda E
L'analizzatore di segnale e spettro R&S®FSW85 è dotato di un preselettore YIG per frequenze comprese tra 8 GHz e 85 GHz, che fornisce un'analisi dello spettro priva di immagini. L'ampia larghezza di banda di analisi (fino a 8,3 GHz) combinata con l'opzione di analisi transitoria/misurazione del chirp R&S®FSW-K60/-K60C consente di caratterizzare segnali FMCW di larghezza fino a 5 GHz come quelli utilizzati nei radar automobilistici.
Misurazioni radar automobilistiche
Segnale FMCW con larghezza di banda di 2 GHz a 77 GHz misurato con l'opzione R&S®FSW-K60C e l'estensione di larghezza di banda interna di 2 GHz R&S®FSW-B2001
Soluzioni di misurazione ad alte prestazioni per la progettazione, lo sviluppo e il test di payload satellitari, sottosistemi e componenti di payload
L'R&S®FSW offre applicazioni di misurazione dedicate per le misurazioni più critiche come ritardo di gruppo, linearità, trasferimento di guadagno, rapporto potenza rumore (NPR), ecc. Demodula inoltre i segnali RF satellitari di diversi standard come DVB-S2X e OneWeb. L'ampia larghezza di banda di analisi scalabile dell'R&S®FSW (fino a 8,3 GHz) soddisfa la crescente domanda di ampie larghezze di banda del segnale.
Misurazioni del ritardo di gruppo multiportante R&S®FSW-K17
Misura il ritardo di gruppo assoluto e relativo con elevata precisione entro i millisecondi.
Non perderti nulla con l'opzione di analisi dello spettro in tempo reale
Le opzioni in tempo reale dell'R&S®FSW consentono agli utenti di rilevare in modo affidabile interferenze sporadiche estremamente brevi nell'ordine dei nanosecondi anche in prossimità di portanti potenti - in una larghezza di banda fino a 800 MHz. L'analisi dello spettro in tempo reale consente agli utenti di analizzare gli algoritmi di salto di frequenza esistenti e di crearne di alternativi per prevenire collisioni tra segnali di standard diversi che operano nella stessa banda di frequenza.
Spettro in tempo reale della banda ISM a 2,4 GHz
Analizza e previene le collisioni tra segnali di standard diversi che operano nella stessa banda di frequenza (ad es. WLAN e Bluetooth®).
Analisi del segnale digitale
L'opzione di analisi del segnale vettoriale R&S®FSW-K70 consente agli utenti di analizzare in modo flessibile le singole portanti modulate digitalmente fino al livello di bit. Il concetto operativo chiaramente strutturato semplifica le misurazioni nonostante un'ampia gamma di strumenti di analisi. L'R&S®FSW-K70M consente l'analisi di segnali con due diversi schemi di modulazione, come i segnali DVB-S2X. L'estensione R&S®FSW-K70P misura l'errore del bit grezzo rate (BER) sui dati PRBS fino a PRBS23.
Analisi di un segnale modulato 1024QAM
Diagramma della costellazione, tabella dei risultati, tabella dei simboli e distribuzione EVM.
