Sensori di potenza a diodi a tre percorsi R&S NRP90SN

Modelli disponibili

Fatti chiave

Misurazioni di potenza rapide e precise per segnali CW e modulati

100.000 letture/s

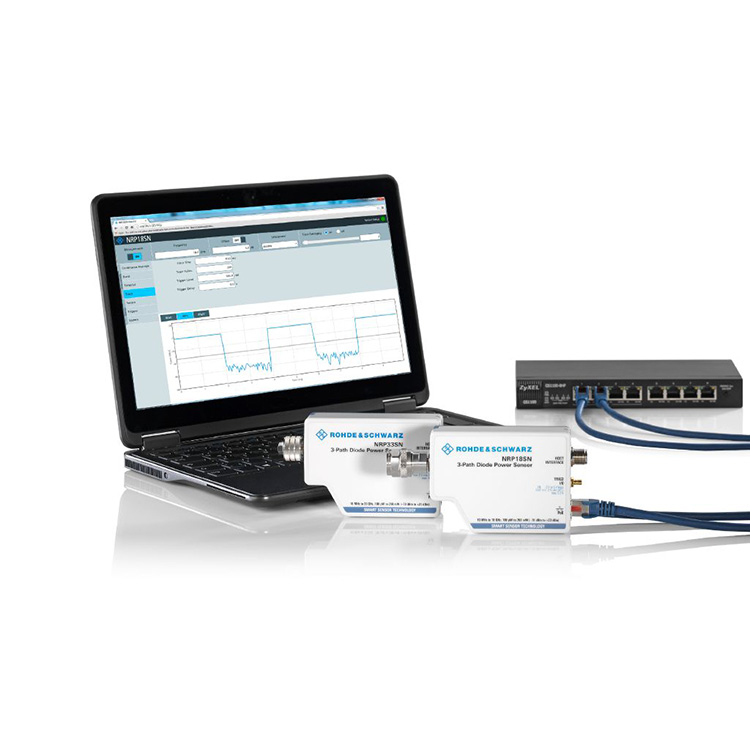

Controllo e monitoraggio tramite LAN e USB

Sensori per applicazioni ad alta potenza

Funzionamento flessibile con l'unità base R&S®NRX

Veloce, preciso e ricco di funzionalità per misurare segnali CW e modulati

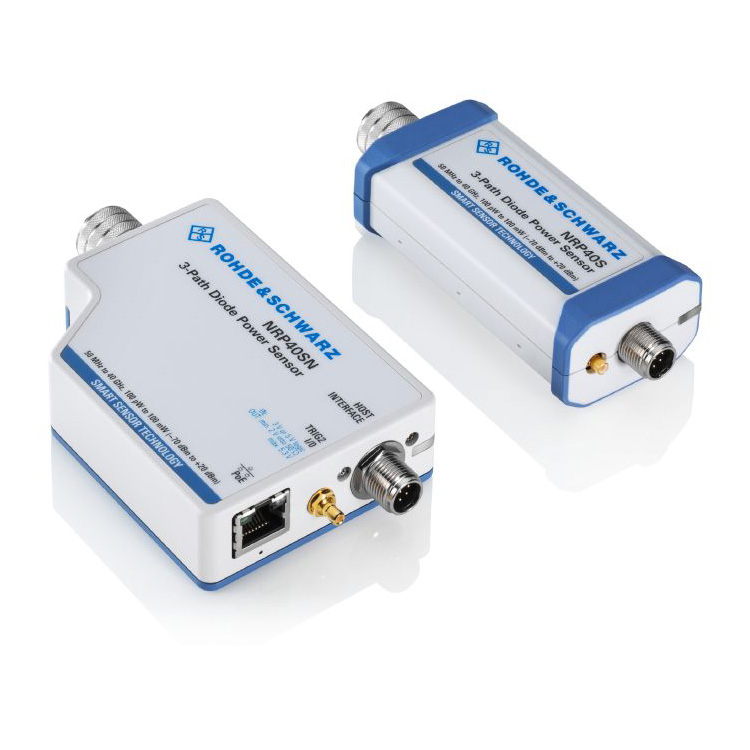

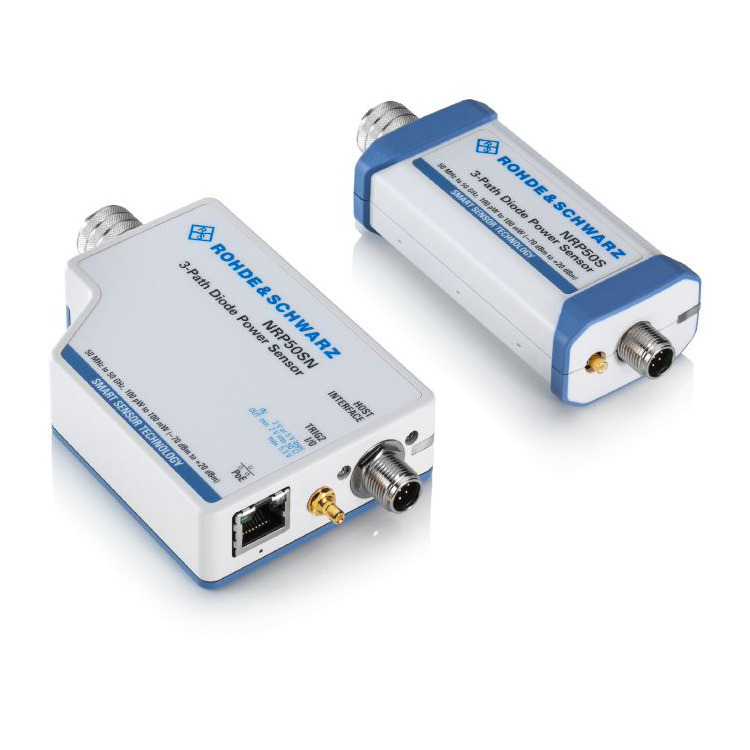

I sensori di potenza R&S®NRPxxS/SN utilizzano tre percorsi di diodi separati, ciascuno gestito nell'intervallo ottimale del rilevatore. Di conseguenza, la potenza media può essere determinata con elevata precisione indipendentemente dal tipo di modulazione. I risultati della misurazione sono difficilmente influenzati da segnali interferenti o armoniche. I sensori di potenza R&S®NRPxxS/SN si comportano quindi in modo simile ai sensori di potenza termica ma offrono una velocità significativamente più elevata. Forniscono una gamma dinamica fino a 93 dB con un eccellente limite di misurazione inferiore di –70 dBm.

Il sensore di potenza universale

Soluzione ideale per molte applicazioni

I sensori di potenza a diodi a tre percorsi sono adatti per numerose applicazioni, poiché supportano la media continua, la media burst, la media time slot, la media gate e le misurazioni di tracce. Caratterizzati da prestazioni eccezionali e velocità e precisione di misurazione senza precedenti, i sensori possono essere utilizzati per eseguire misurazioni precise della potenza media su segnali wireless come GSM e 3GPP, nonché su segnali a larghezza di banda più elevata come LTE, LTE-Advanced o 5G.

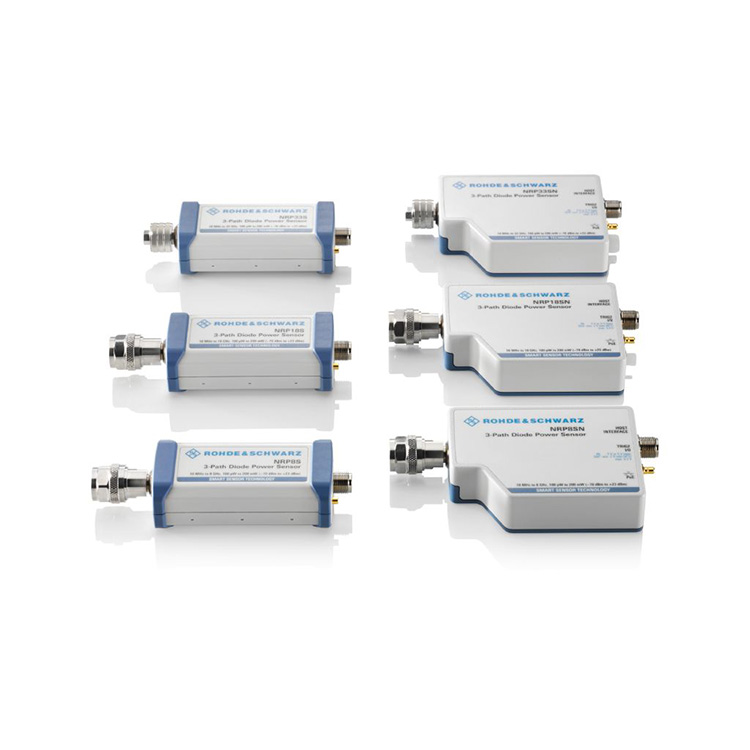

Solo una piccola parte della famiglia R&S®NRPxxS(N).

Gamma dinamica 93 dB

Concetto di percorso a tre migliorato

I sensori di potenza R&S®NRPxxS(N) utilizzano tre percorsi di diodi separati, ciascuno gestito nell'intervallo ottimale del rilevatore. La potenza media può essere determinata con elevata precisione indipendentemente dal tipo di modulazione. I risultati della misurazione sono difficilmente influenzati da segnali interferenti o armoniche. I sensori di potenza R&S®NRPxxS(N) si comportano quindi in modo simile ai sensori di potenza termica ma offrono una velocità significativamente più elevata e una gamma dinamica fino a 93 dB.

Innovativo concetto a tre percorsi

Velocità e precisione di misura senza precedenti

Anche a livelli bassi fino a -70 dBm

Per aumentare la precisione della misurazione a livelli bassi, è necessario calcolare la media di più valori misurati. Sebbene la media riduca la componente di rumore, rallenta anche la misurazione. I sensori di potenza R&S®NRPxxS(N) sono stati quindi progettati pensando a un rumore di misura estremamente basso.

I sensori di potenza R&S®NRPxxS(N) possono eseguire misurazioni fino a un limite inferiore di –70 dBm con la massima velocità e precisione attualmente disponibili sul mercato.

Nuova modalità veloce

Misurazione del tempo illimitato fino a 100.000 misurazioni/s

Nella modalità media continua veloce, i sensori di potenza R&S®NRPxxS(N) possono eseguire fino a 100.000 misurazioni/s con trigger con un tempo minimo di ripetizione del trigger di 100 µs senza perdere alcuna misurazione. Questa velocità di misurazione si ottiene utilizzando la modalità bufferizzata. Nella modalità bufferizzata, tutti i dati misurati vengono raccolti all'interno del sensore e trasmessi in un blocco all'host del sensore. I sensori R&S®NRPxxS(N) eseguono la nuova modalità veloce senza limiti di tempo!

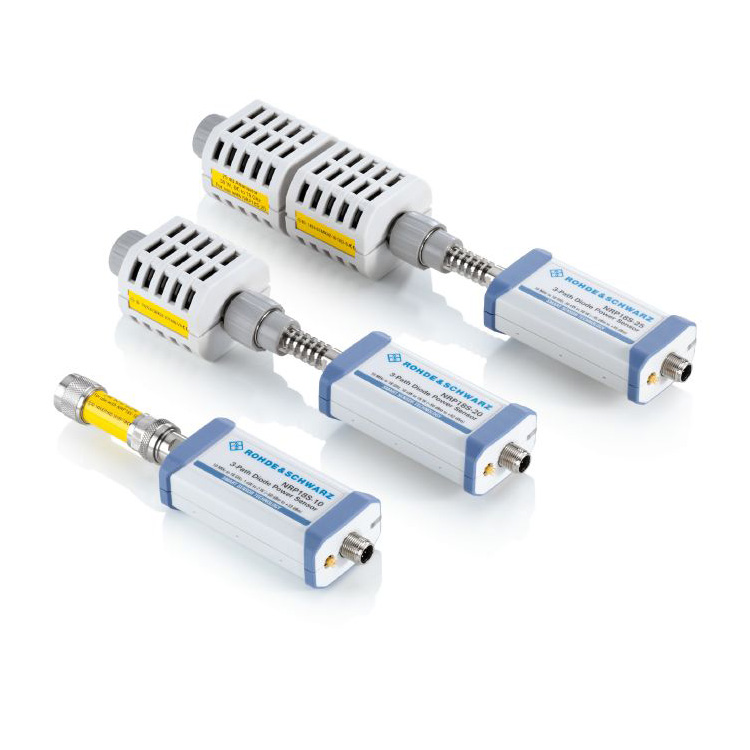

Sensori per applicazioni ad alta potenza

Effettua misurazioni di potenza fino a 30 W

I sensori di potenza a diodi a tre percorsi ad alta potenza R&S®NRP18S-10, R&S®NRP18S-20 e R&S®NRP18S-25 sono costituiti da un R&S®NRP18S e un attenuatore a monte da 10/20/25 dB. Sono in grado di eseguire misurazioni di potenza fino a 2 W, 15 W e 30 W. Se utilizzati con l'attenuatore, gli errori di mancata corrispondenza tra il sensore e l'attenuatore vengono corretti automaticamente. I parametri S dell'attenuatore vengono determinati e memorizzati nel sensore durante la produzione.

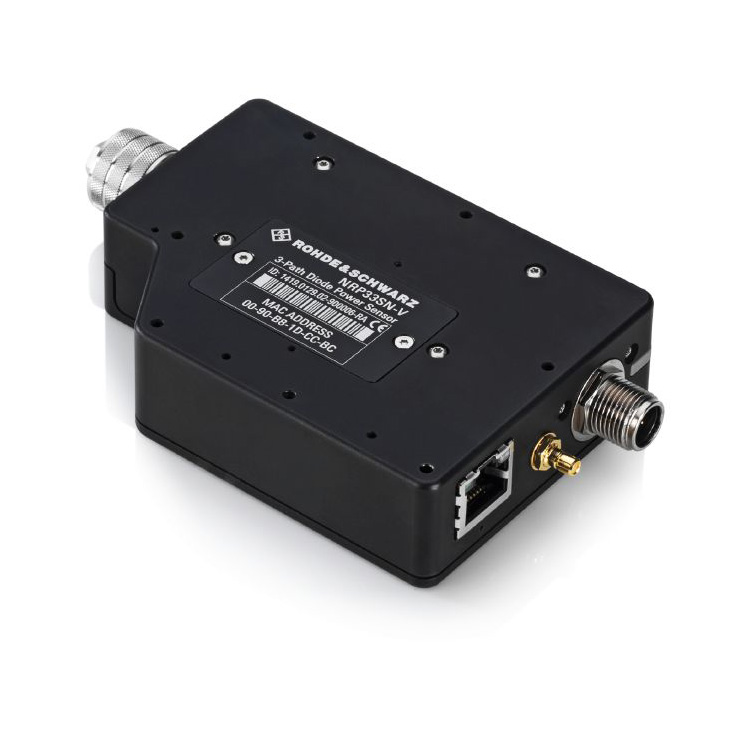

Sensore di potenza a diodi a tre percorsi conforme a TVAC

Appositamente progettato per l'uso in camere a vuoto termico (TVAC).

Il sensore di potenza compatibile R&S®NRPxxSN-V TVAC è progettato per applicazioni di comunicazione satellitare in un intervallo di frequenza fino a 67 GHz. Tutti i componenti vengono cotti in una camera a vuoto durante il processo di produzione, quindi il degassamento è ridotto al minimo. Grazie alla loro funzionalità LAN, i sensori di potenza possono essere facilmente controllati e monitorati dall'esterno della camera, mentre i fori di ventilazione nell'alloggiamento garantiscono l'equalizzazione della pressione.
