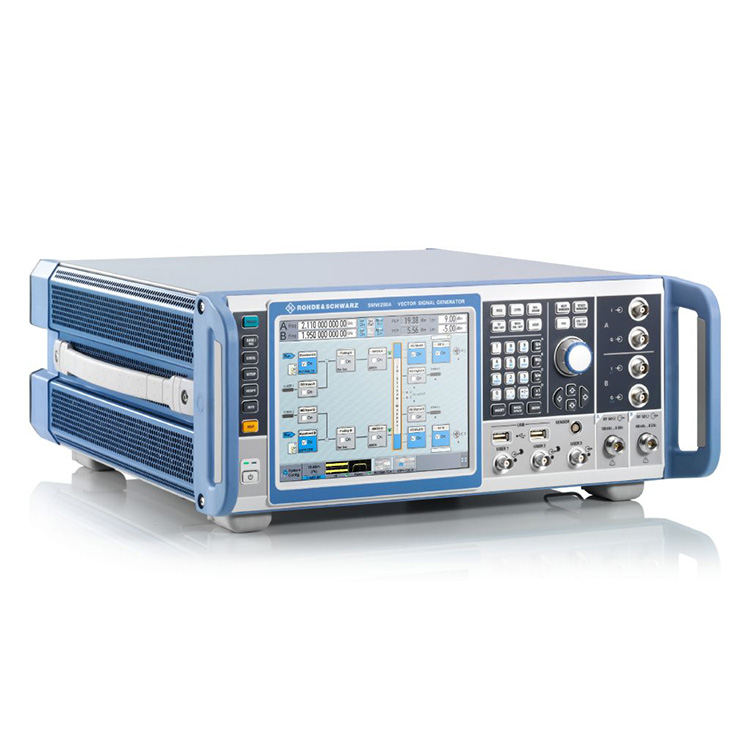

In qualità di produttore professionale, vorremmo fornirvi generatori di segnale R&S SZU100A. Può inoltre essere equipaggiato con un massimo di due moduli interni in banda base e quattro moduli simulatori di fading. Questo concetto produce due generatori di segnali vettoriali completi in una singola unità, consentendo una facile generazione di scenari di segnali complessi.
| Nome del prodotto | Gamma di frequenza | Intervallo di livello | Larghezza di banda della modulazione I/Q | Armoniche |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm-+18dBm | 2GHz interni 2GHz esterni |
< -55dBc >3,5GHz |
Gamma di frequenza fino a 67 GHz (doppio percorso: fino a 44 GHz)
Larghezza di banda di modulazione 2 GHz
Fading integrato con larghezza di banda fino a 800 MHz e fino a 8x8 MIMO
Generazione di segnali per tutti i principali standard di comunicazione digitale
Simulatore GNSS e radar avanzato
In qualità di produttore professionale, vorremmo fornirvi generatori di segnale R&S SZU100A. I requisiti di prestazioni e funzionalità variano a seconda della configurazione e dell'applicazione del test. L'R&S®SZU100A non ha rivali nel gestire questi diversi requisiti e stabilisce nuovi standard per i generatori di segnali. Durante lo sviluppo e la verifica di qualsiasi tipo di DUT, inclusi componenti, moduli e stazioni base complete, l'R&S®SZU100A genera facilmente i segnali di test appropriati con prestazioni al top. L'R&S®SZU100A ha un design modulare flessibile che può essere equipaggiato esattamente con le opzioni richieste dalle applicazioni. È possibile qualsiasi configurazione, da un classico generatore di segnali vettoriali a percorso singolo a un tester per ricevitori MIMO multicanale.
L'R&S®SZU100A copre la gamma di frequenza fino a 67 GHz come strumento a percorso singolo e fino a 44 GHz come strumento a doppio percorso. Può inoltre essere equipaggiato con un massimo di due moduli interni in banda base e quattro moduli simulatori di fading. Questo concetto produce due generatori di segnali vettoriali completi in una singola unità, consentendo una facile generazione di scenari di segnali complessi.
Il sintetizzatore standard di fascia alta dell'R&S®SZU100A fornisce un rumore di fase SSB eccezionale e prestazioni non armoniche. Sono disponibili diverse opzioni a basso rumore di fase per migliorare ulteriormente le prestazioni. Le opzioni a rumore di fase ultrabasso R&S®SMW-B711/B721 consentono le migliori prestazioni di rumore di fase della categoria. L'R&S®SZU100A è perfetto per le misurazioni che richiedono purezza spettrale.
Il modulatore I/Q a banda larga con larghezza di banda RF fino a 2 GHz copre tutte le applicazioni nella sua gamma di frequenza, comprese le comunicazioni wireless, le comunicazioni satellitari e il radar. La banda base interna può generare segnali con una larghezza di banda di modulazione RF massima di 2 GHz.
I convertitori D/A all'avanguardia e l'eccellente design della catena RF garantiscono un'eccezionale risposta in frequenza di modulazione di < 0,4 dB su una larghezza di banda di 2 GHz con eccellenti prestazioni EVM.

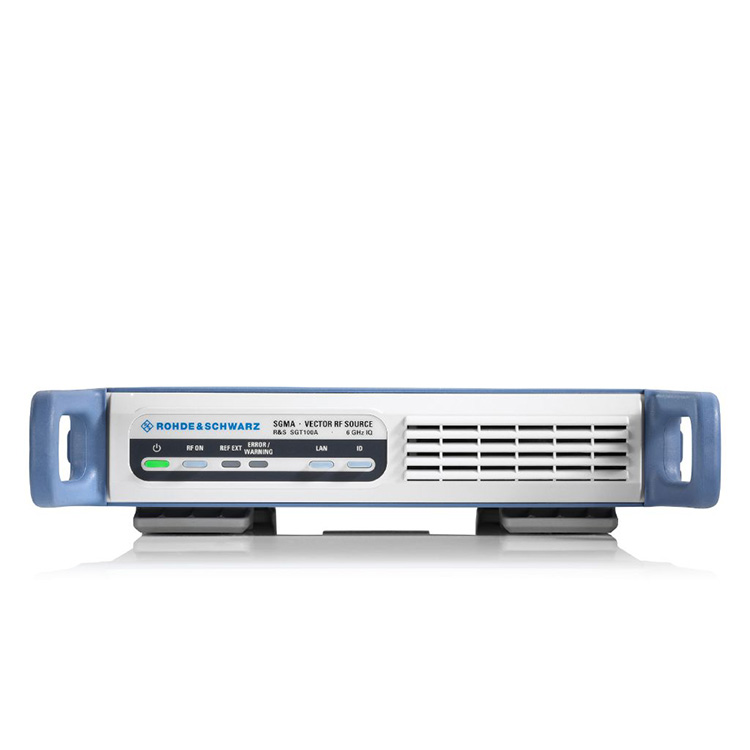

L'R&S®SZU100A offre un'emulazione di canale integrata per un massimo di 800 MHz di larghezza di banda in dissolvenza. I profili di dissolvenza per tutti i principali standard sono disponibili come preimpostazioni. Con un massimo di 64 canali di dissolvenza, tutti gli scenari di dissolvenza MIMO chiave come 2x2, 3x3, 4x4, 8x4, 4x8 e 8x8 possono essere configurati in un unico strumento. È inoltre supportata l'aggregazione di un massimo di otto portanti ed è possibile collegare moduli generatori di segnale SGT100A per fornire fino a otto percorsi RF.

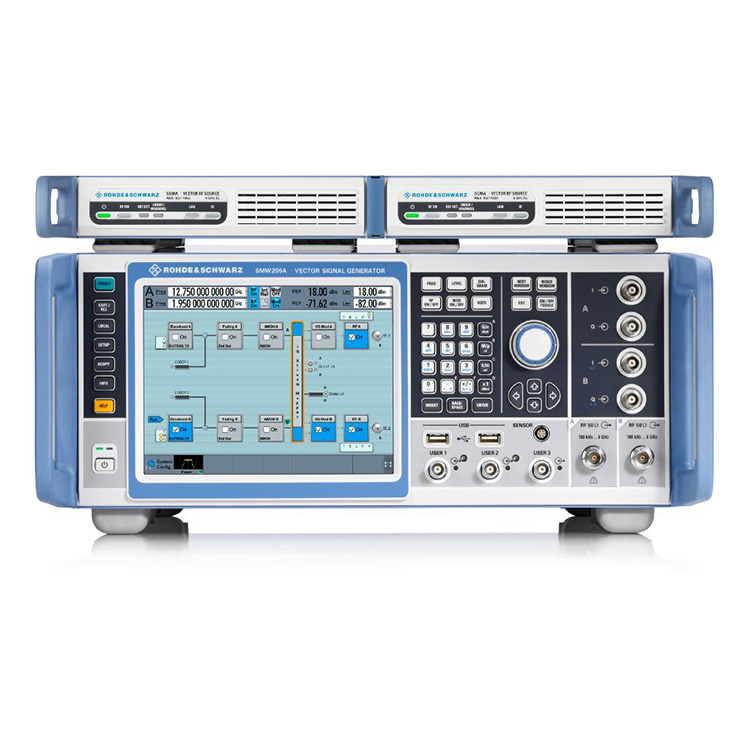

R&S®SZU100A a due percorsi con sei moduli generatori di segnale R&S®SGT100A gestiti dall'R&S®SZU100A;
La funzione grafica integrata dell'R&S®SZU100A visualizza i segnali generati in tempo reale. L'utente può selezionare il tipo di visualizzazione, ad es. I/Q rispetto al tempo, spettro di frequenza, diagramma vettoriale o CCDF. L'R&S®SZU100A offre anche un registratore macro SCPI con generatore di codice, che registra tutte le fasi operative manuali per generare un file con una sequenza di comandi remoti. Vengono forniti modelli di codice integrati per generare direttamente codice eseguibile per MATLAB®, CVI o Python.
Il monitoraggio grafico del segnale in tempo reale è estremamente utile quando si generano segnali complessi.
Standard di comunicazione wireless
Tracciamento delle buste in tempo reale
Simulazione GNSS
Simulazione radar
