In qualità di produttore professionale, vorremmo fornirvi analizzatori di rete vettoriali R&S ZNB8. Con gamme di frequenza da 9 kHz a 4,5/8,5 GHz e da 100 kHz a 20/26,5/40/43,5 GHz, gli analizzatori di rete sono progettati per radiomobile, prodotti elettronici e applicazioni aerospaziali e di difesa e possono essere utilizzati anche in alta frequenza. progettazione del circuito stampato di velocità. L'R&S®ZNB è ideale per lo sviluppo, la produzione e la manutenzione di componenti RF come amplificatori, mixer, filtri e cavi.
| Modelli | Porti | Frequenza | Connettori |
| R&S®ZNB8 Numero d'ordine 1334.3330.42 |
2 porte | 8GHz | N(f) |
| R&S®ZNB8 Numero d'ordine 1334.3330.44 |
4 porte | 8GHz | N(f) |
Gamma di frequenza da 9 kHz a 43,5 GHz
Due o quattro porte
Ampia gamma dinamica fino a 140 dB
Tempi di scansione brevi di 4 ms per 401 punti
Ampio intervallo di potenza di 98 dB
Progettato per soddisfare gli standard più elevati
I ricevitori R&S®ZNB combinano capacità di gestione di elevata potenza con elevata sensibilità e basso rumore di traccia. L'unità base R&S®ZNB ha tipicamente una gamma dinamica di 140 dB. L'opzione R&S®ZNB8-B5x estende la gamma dinamica fino a 150 dB per le misurazioni tra porte. L'analizzatore misura i parametri S con ampiezza molto bassa e derive di fase tipicamente inferiori a 0,01 dB/°C e 0,15°/°C.
Un R&S®ZNB calibrato consente misurazioni precise per diversi giorni senza ricalibrazione.

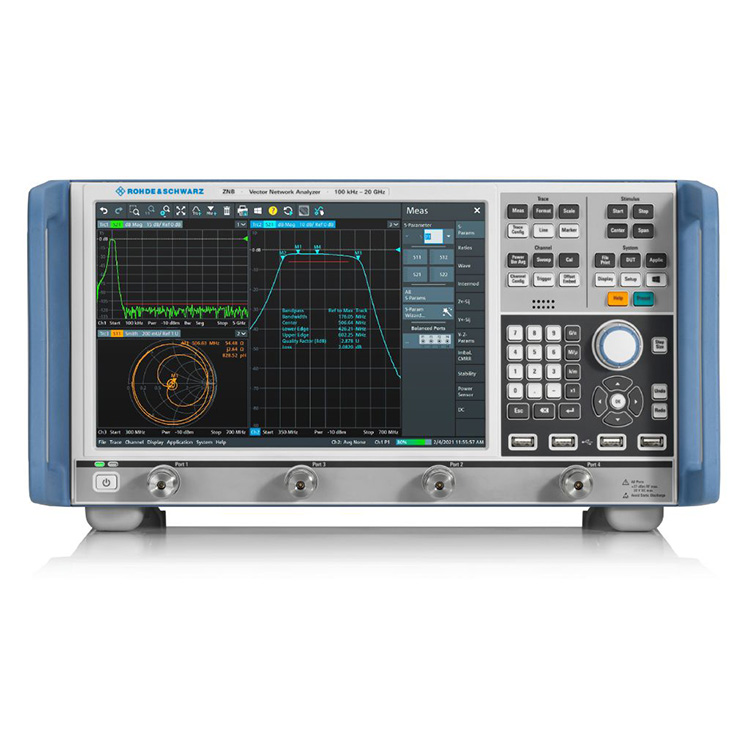

R&S®ZNB40 con quattro porte.
Conveniente caratterizzazione dei componenti RF attivi e passivi
L'R&S®ZNB offre numerose funzionalità e opzioni, tra cui funzionalità di incorporamento/deembedding, parametri S in modalità mista per la caratterizzazione DUT bilanciata e parametri S ridefiniti per una configurazione flessibile dell'impostazione del test. Sono inoltre disponibili opzioni di misurazione nel dominio del tempo con diagrammi a occhio, misurazioni di conversione di frequenza e due generatori interni indipendenti.
Misurazioni veloci e facile controllo dei componenti esterni
I rapidi tempi di assestamento del sintetizzatore conferiscono all'R&S®ZNB periodi di misurazione molto brevi. Ampie larghezze di banda IF consentono tempi di campionamento rapidi. Fornisce inoltre l'elaborazione dei dati ad alta velocità al display e il trasferimento veloce dei dati LAN o IEC/IEEE al controller. Funzionalità come la scansione segmentata migliorano ulteriormente i tempi di misurazione. I moduli o le parti esterne possono essere facilmente controllati con interfacce di controllo integrate come RFFE GPIO, GPIB e I/O del gestore.
Menu per la configurazione dell'interfaccia RFFE GPIO.
Misurazioni su un massimo di 48 porte
L'R&S®ZNB in combinazione con varie matrici di switch è una soluzione completa per misurazioni complesse su moduli con un massimo di 48 porte. Le matrici di Rohde & Schwarz forniscono misurazioni crossbar complete per determinare tutti i parametri S per un DUT multiporta. Le unità di calibrazione automatica con un massimo di 24 porte consentono una calibrazione di configurazione rapida e accurata.
R&S®ZNB con due matrici di interruttori R&S®ZN-Z84.
Diversi accessori per calibrazione, verifica e misurazioni varie
Kit di calibrazione e verifica meccanica
Unità di calibrazione automatica
Testare i cavi
Chiavi dinamometriche
Supporta la famiglia di sensori di potenza R&S®NRP
e altro ancora
