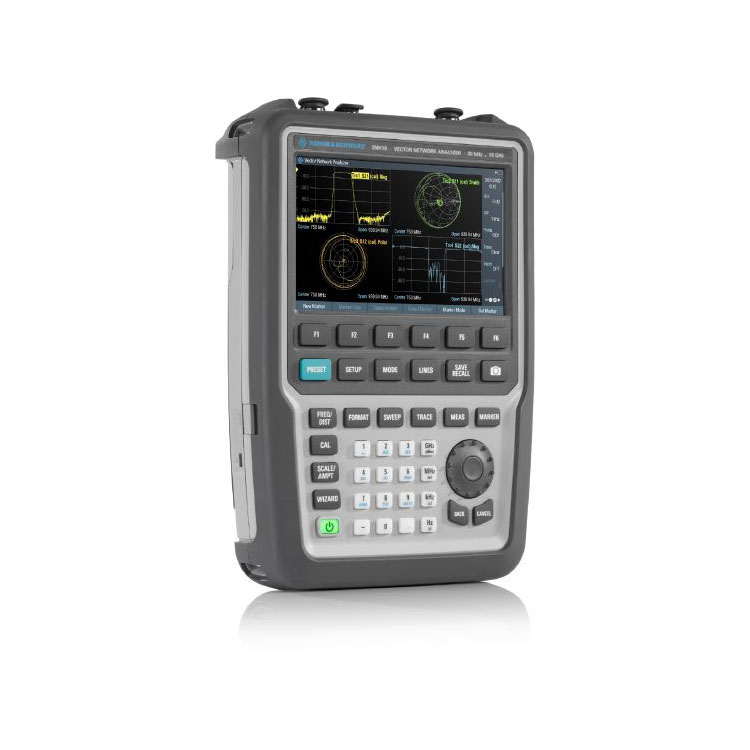

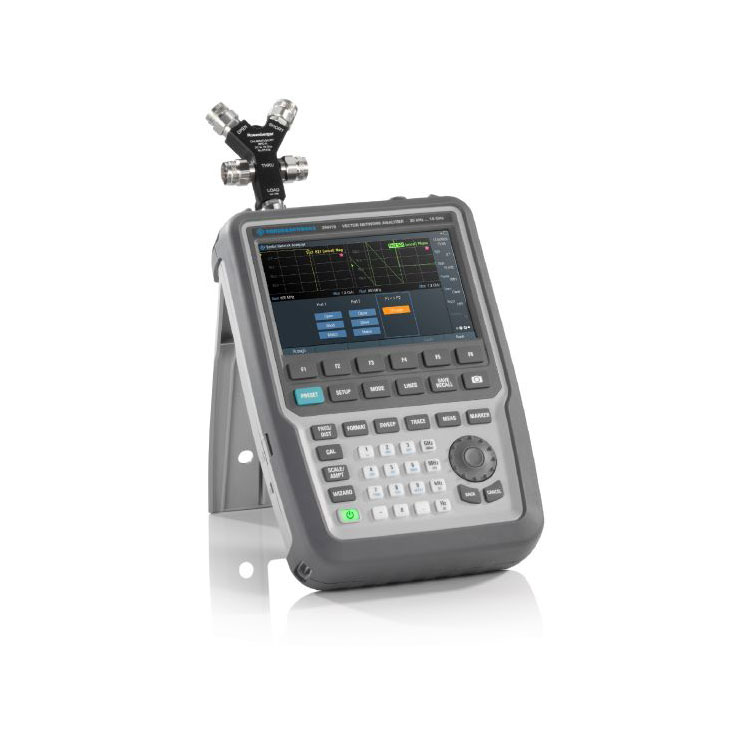

Puoi essere certo di acquistare l'analizzatore di rete vettoriale portatile R&S ZNH26 dalla nostra fabbrica. La sofisticata architettura RF fornisce l'accesso ai più recenti tipi di calibrazione.
| Modelli | Porti | Frequenza | Connettori | A partire da |
| R&S®ZNH26 Numero d'ordine 1321.1611.26 |
2 | 26,5 GHz | PC 3,5 mm | 47.000 dollari |
Puoi essere certo di acquistare l'analizzatore di rete vettoriale portatile R&S ZNH26 dalla nostra fabbrica. Gamma di frequenza da 30 kHz a 4/8/18/26,5 GHz
Misurazione di cavi e antenne a una porta con strumento base
Misura dei parametri S (S11, S12, S21, S22) con strumento base
Gamma dinamica di 100 dB (tip.) per misurazioni di isolamento di filtri e antenne

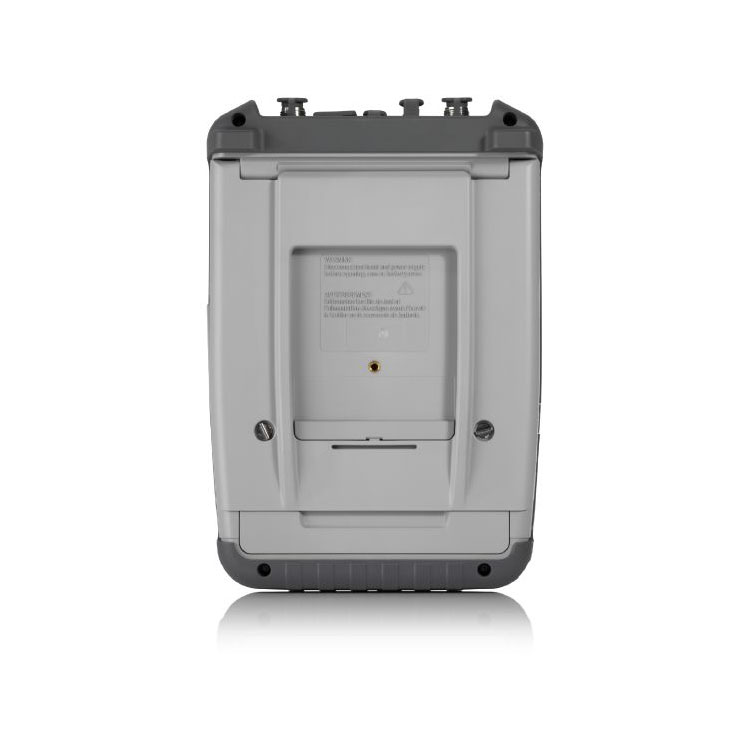

Display antiriflesso, fattore di forma ridotto, alloggiamento rinforzato (IP51)
La sofisticata architettura RF fornisce l'accesso ai più recenti tipi di calibrazione

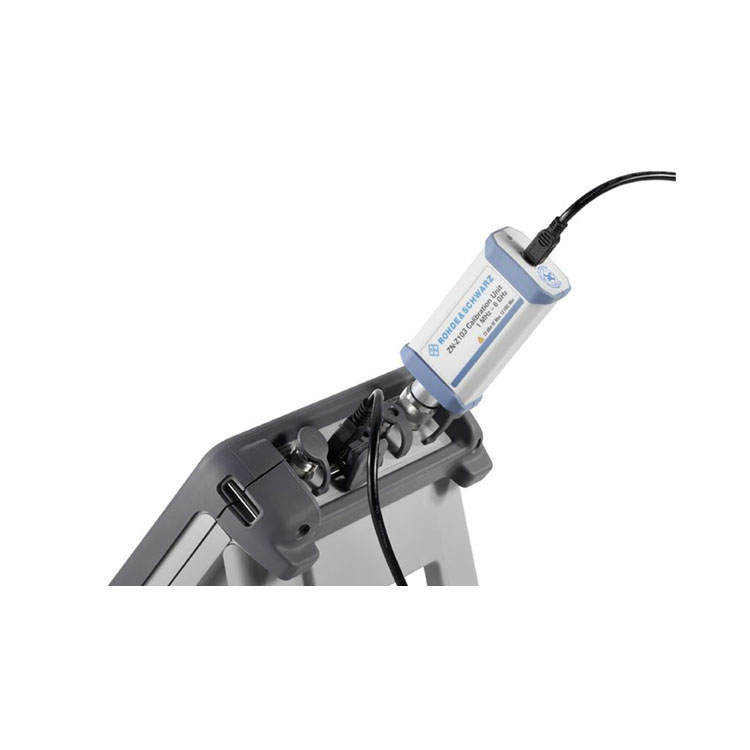

L'architettura a quattro ricevitori è costituita da ricevitori di riferimento dedicati e ricevitori di test sia sulla porta 1 che sulla porta 2. Ciò consente all'R&S®ZNH di supportare tipi di calibrazione più avanzati come la calibrazione sconosciuta, aperta, breve e corrispondente (UOSM). Questa calibrazione è utile per DUT con diversi tipi di connettori di ingresso o uscita sulle porte di test.
Commutazione minima tra le due porte e calibrazione sofisticata come UOSM
Eccezionali prestazioni RF in un fattore di forma ridotto
La portabilità e l'ingombro ridotto dell'R&S®ZNH lo rendono ideale per le misurazioni sul campo.
L'R&S®ZNH offre inoltre prestazioni elevate con le seguenti caratteristiche:
Ampia gamma di frequenze da 30 kHz a 4/8/18/26,5 GHz per supportare un'ampia gamma di applicazioni
Elevata gamma dinamica fino a 100 dB (tip.) per misurare ampie variazioni di livello
Elevata precisione grazie alla bassa magnitudo del rumore di traccia (RMS) da 0,0015 dB a 0,0040 dB (tip.) e alla fase di rumore di traccia bassa (RMS) da 0,02° a 0,04° (tip.)
Attenuatore di passo del ricevitore integrato su entrambe le porte, regolabile in passi di 5 dB da 0 dB a 15 dB
Aumenta la linearità dell'intervallo di potenza in ingresso della porta, proteggendo l'analizzatore dal sovraccarico.

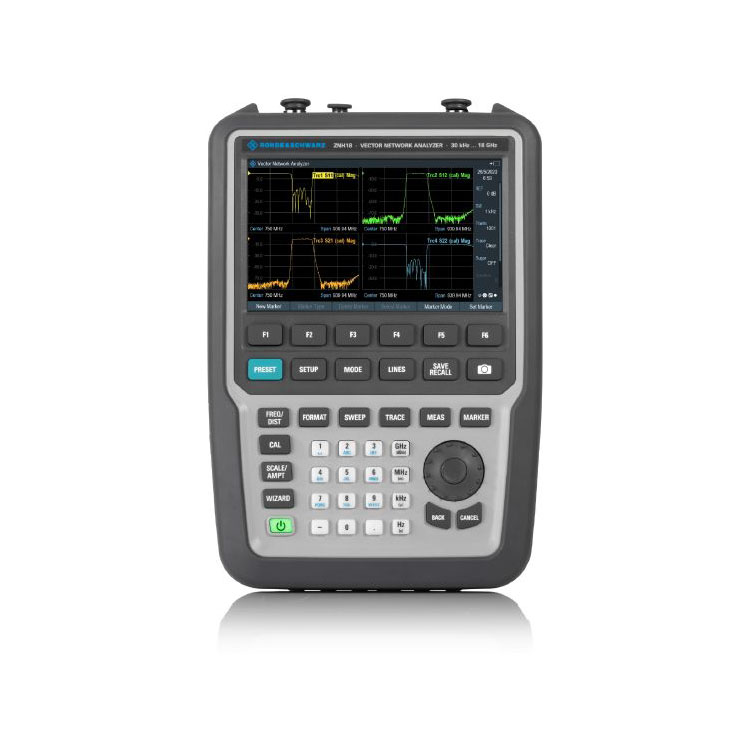

Multi-touchscreen, controllo remoto e procedura guidata di misurazione per un'esperienza utente eccezionale
Lo schermo multi-touch offre la funzione pinch-to-zoom standard disponibile sugli smartphone. L'R&S®ZNH supporta i tipici gesti di controllo del telefono, aiutando gli utenti a sentirsi a casa. Anche se gli operatori non possono accedere direttamente allo strumento, sono disponibili app gratuite di controllo remoto per PC, Android e iOS per un funzionamento senza interruzioni. Inoltre, la procedura guidata di misurazione aiuta a semplificare le misurazioni con sequenze di test automatizzate, accelerando il processo di test e riducendo il rischio di errore umano.
Touchscreen capacitivo; funzionamento intuitivo e nessuna calibrazione del display richiesta.
Configurazione semplice e veloce con il menu di panoramica della configurazione
L'R&S®ZNH è dotato sia di tasti che di una manopola rotante, nonché di controlli touchscreen. I tasti sono grandi e ben distanziati, consentendo un facile utilizzo anche indossando i guanti.
Il touchscreen capacitivo offre un nuovo tipo di esperienza utente:
Interagisci direttamente con gli elementi sullo schermo
Accedi rapidamente ai menu
Cambia frequenza e intervallo
Aggiungi/sposta/elimina marcatori
E altro ancora
Il menu di panoramica della configurazione riduce i passaggi necessari per configurare le impostazioni di misurazione, consentendo una configurazione rapida.

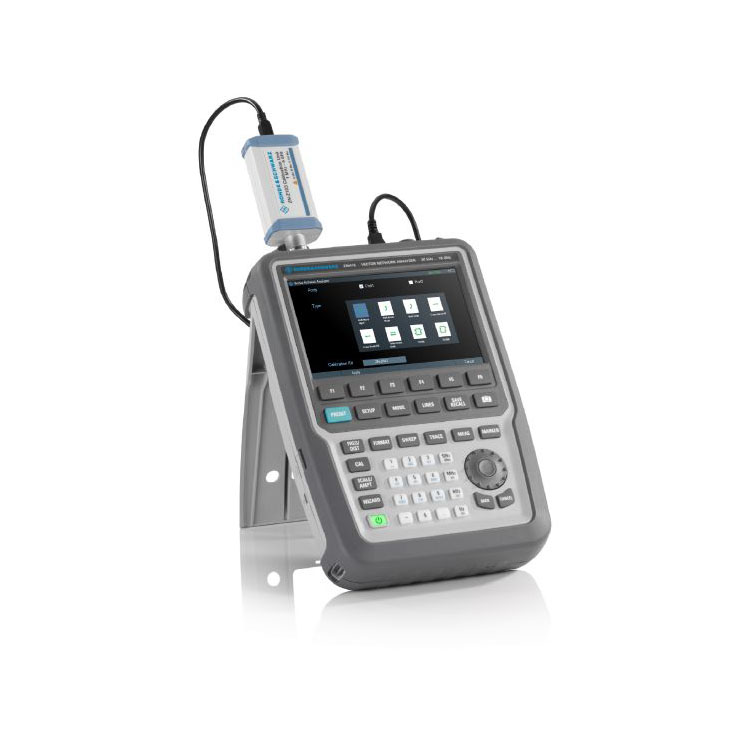

Le sequenze di calibrazione definite dall'utente forniscono un approccio flessibile.
Funzionalità standard complete e semplice ordinazione delle opzioni
L'unità base R&S®ZNH include:
Misurazioni della distanza dalla faglia

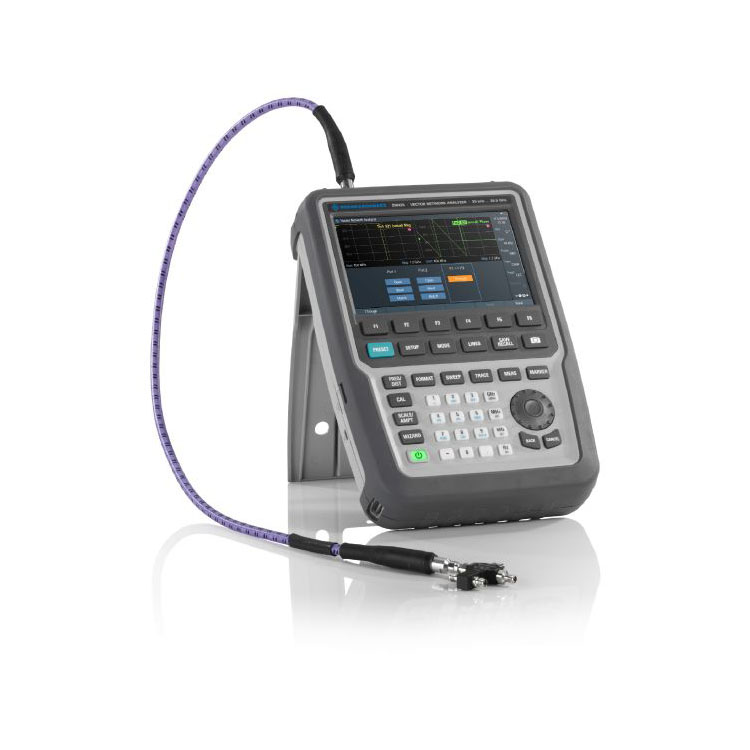

Misure di perdita del cavo a una porta
Misurazione della riflessione

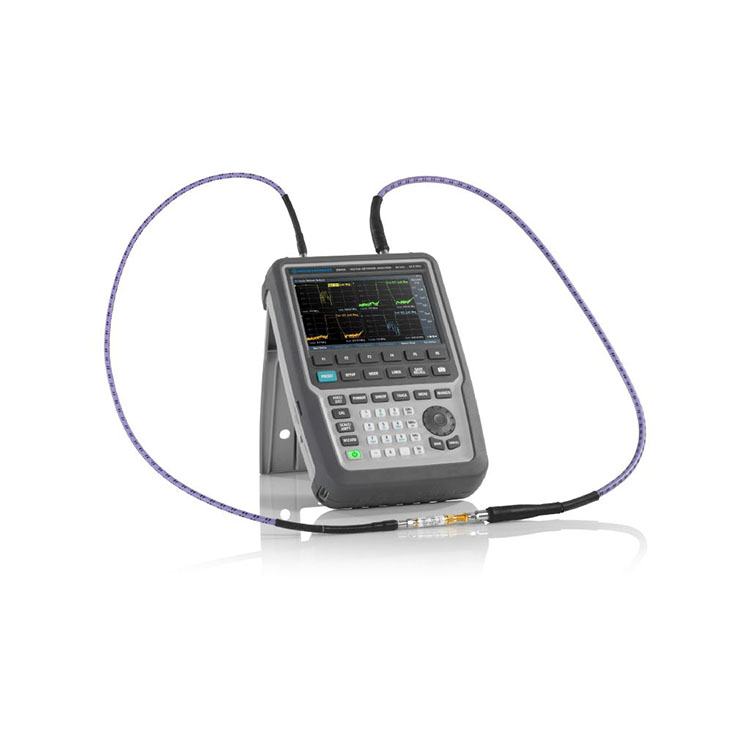

Misurazione della trasmissione
Quattro parametri S (S11, S12, S21, S22)
Quando sono necessarie funzioni aggiuntive, le opzioni sono facili da ordinare. Tutte le opzioni possono essere ordinate in modo trasparente e indipendente, il che significa nessun costo nascosto e nessuna confusione al momento dell'ordine.
Quattro misurazioni dei parametri S fornite come standard.
