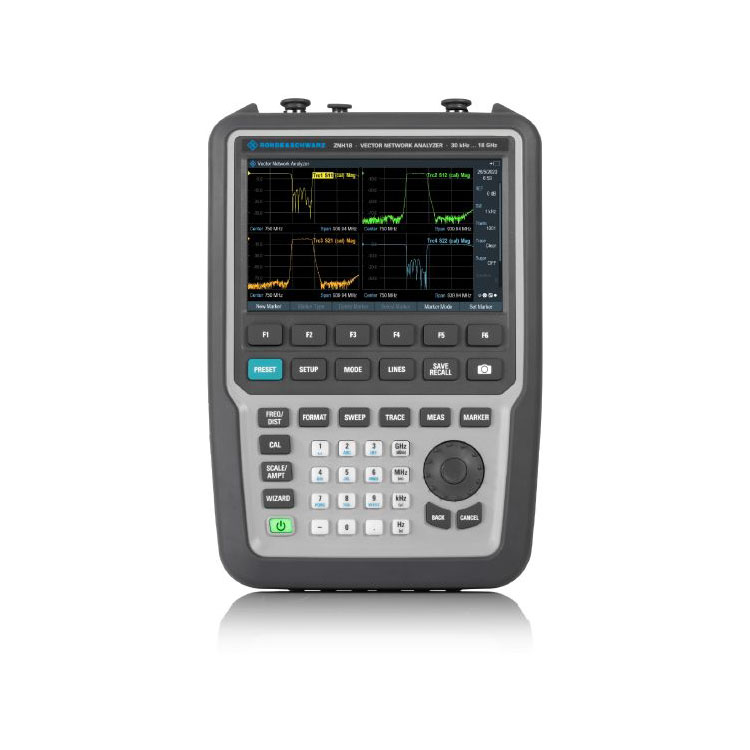

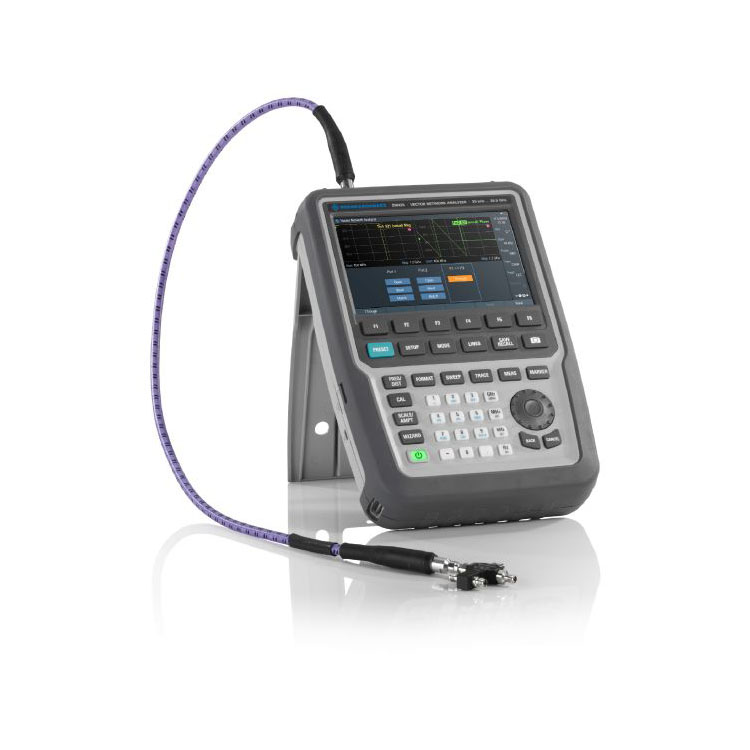

In qualità di produttore professionale, vorremmo fornirvi l'analizzatore di rete vettoriale portatile R&S ZNH4 di alta qualità. Gamma di frequenza da 30 kHz a 4/8/18/26,5 GHz
Modelli | Porti | Frequenza | Connettori | A partire da |
R&S®ZNH4 Numero d'ordine 1321.1611.04 |
2 | 4GHz | N | 17.300 dollari |
Gamma di frequenza da 30 kHz a 4/8/18/26,5 GHz
Misurazione di cavi e antenne a una porta con strumento base
Misura dei parametri S (S11, S12, S21, S22) con strumento base
Gamma dinamica di 100 dB (tip.) per misurazioni di isolamento di filtri e antenne

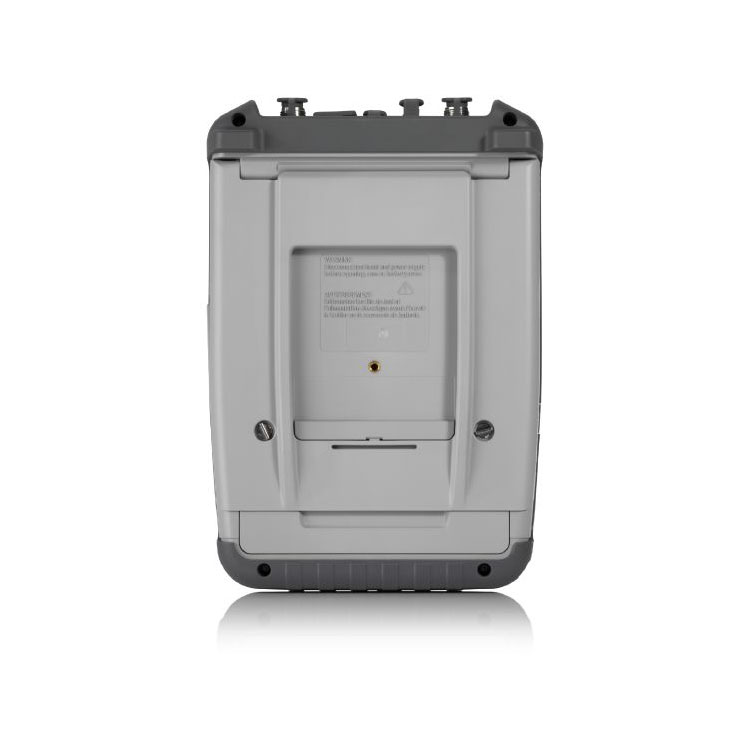

Display antiriflesso, fattore di forma ridotto, alloggiamento rinforzato (IP51)
La sofisticata architettura RF fornisce l'accesso ai più recenti tipi di calibrazione

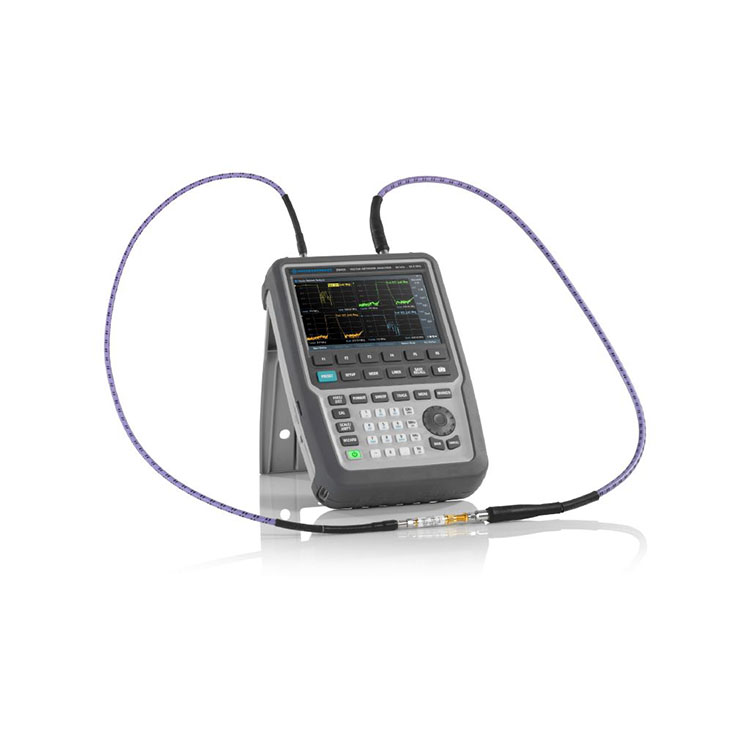

In qualità di produttore professionale, vorremmo fornirvi l'analizzatore di rete vettoriale portatile R&S ZNH4 di alta qualità. L'architettura a quattro ricevitori è costituita da ricevitori di riferimento dedicati e ricevitori di test sia sulla porta 1 che sulla porta 2. Ciò consente all'R&S®ZNH di supportare tipi di calibrazione più avanzati come la calibrazione sconosciuta, aperta, breve e corrispondente (UOSM). Questa calibrazione è utile per DUT con diversi tipi di connettori di ingresso o uscita sulle porte di test.
Commutazione minima tra le due porte e calibrazione sofisticata come UOSM
Eccezionali prestazioni RF in un fattore di forma ridotto

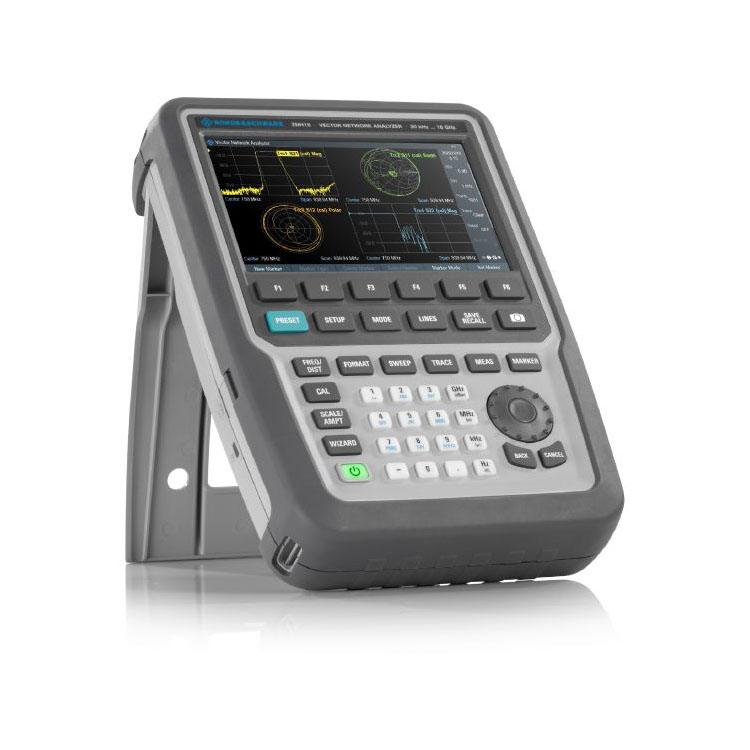

La portabilità e l'ingombro ridotto dell'R&S®ZNH lo rendono ideale per le misurazioni sul campo.
L'R&S®ZNH offre inoltre prestazioni elevate con le seguenti caratteristiche:
Ampia gamma di frequenze da 30 kHz a 4/8/18/26,5 GHz per supportare un'ampia gamma di applicazioni
Elevata gamma dinamica fino a 100 dB (tip.) per misurare ampie variazioni di livello
Elevata precisione grazie alla bassa magnitudo del rumore di traccia (RMS) da 0,0015 dB a 0,0040 dB (tip.) e alla fase di rumore di traccia bassa (RMS) da 0,02° a 0,04° (tip.)
Attenuatore di passo del ricevitore integrato su entrambe le porte, regolabile in passi di 5 dB da 0 dB a 15 dB
Aumenta la linearità dell'intervallo di potenza in ingresso della porta, proteggendo l'analizzatore dal sovraccarico.

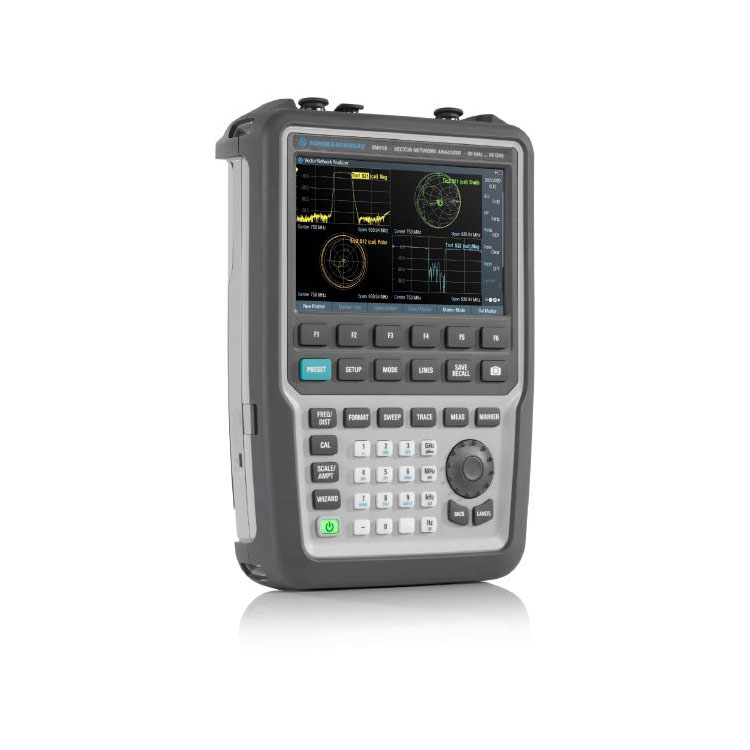

Multi-touchscreen, controllo remoto e procedura guidata di misurazione per un'esperienza utente eccezionale
Lo schermo multi-touch offre la funzione pinch-to-zoom standard disponibile sugli smartphone. L'R&S®ZNH supporta i tipici gesti di controllo del telefono, aiutando gli utenti a sentirsi a casa. Anche se gli operatori non possono accedere direttamente allo strumento, sono disponibili app gratuite di controllo remoto per PC, Android e iOS per un funzionamento senza interruzioni. Inoltre, la procedura guidata di misurazione aiuta a semplificare le misurazioni con sequenze di test automatizzate, accelerando il processo di test e riducendo il rischio di errore umano.
Touchscreen capacitivo; funzionamento intuitivo e nessuna calibrazione del display richiesta.
Configurazione semplice e veloce con il menu di panoramica della configurazione
L'R&S®ZNH è dotato sia di tasti che di una manopola rotante, nonché di controlli touchscreen. I tasti sono grandi e ben distanziati, consentendo un facile utilizzo anche indossando i guanti.
Il touchscreen capacitivo offre un nuovo tipo di esperienza utente:
Interagisci direttamente con gli elementi sullo schermo
Accedi rapidamente ai menu
Cambia frequenza e intervallo
Aggiungi/sposta/elimina marcatori
E altro ancora
Il menu di panoramica della configurazione riduce i passaggi necessari per configurare le impostazioni di misurazione, consentendo una configurazione rapida.

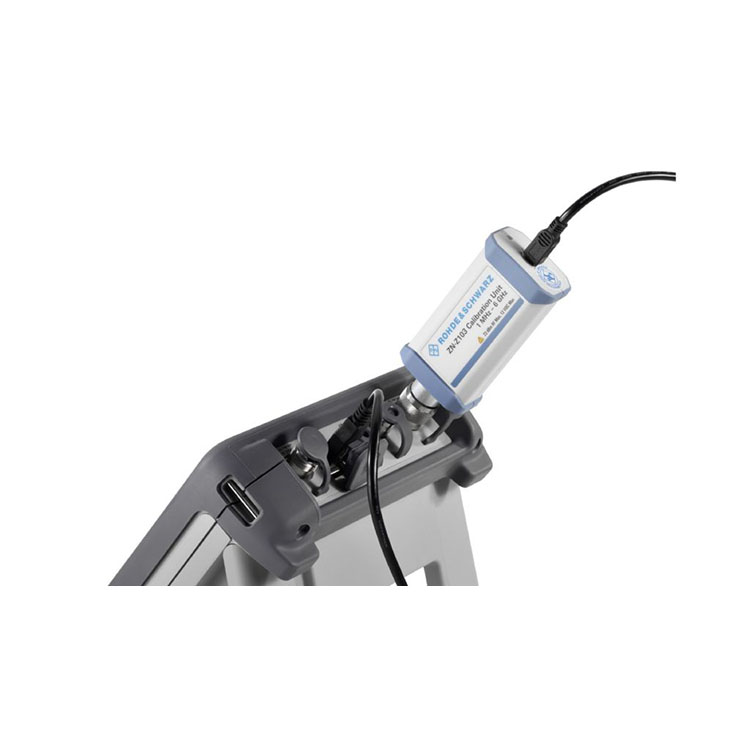

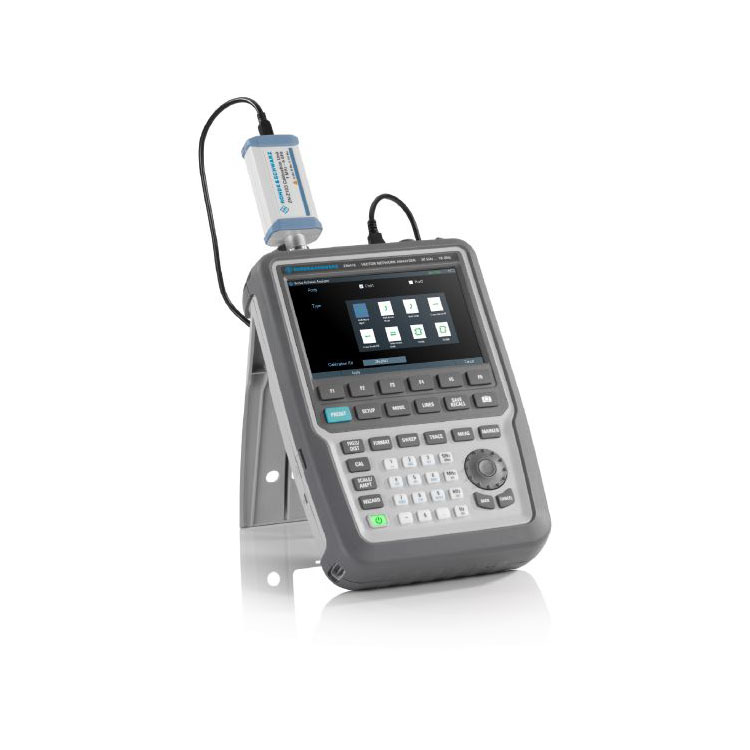

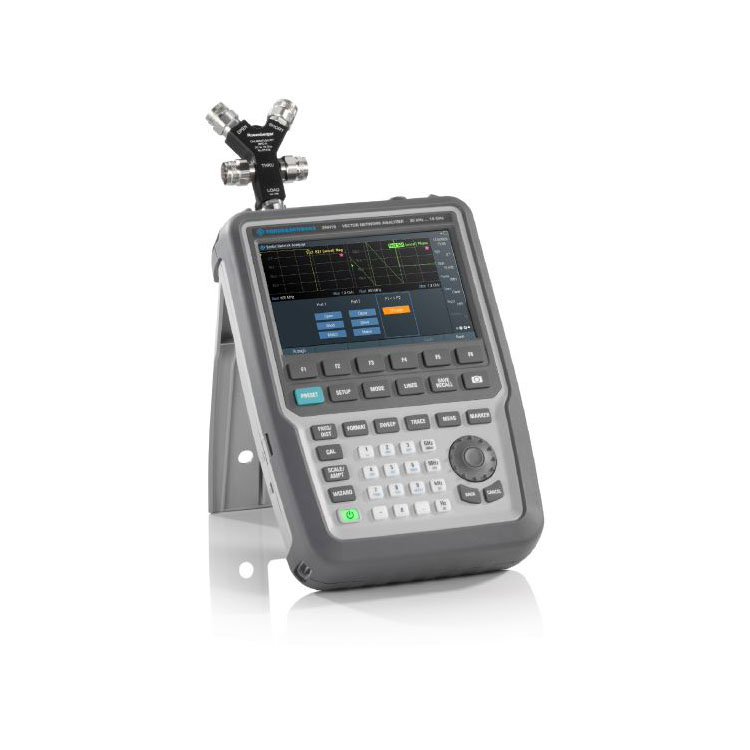

Le sequenze di calibrazione definite dall'utente forniscono un approccio flessibile.
Funzionalità standard complete e semplice ordinazione delle opzioni
L'unità base R&S®ZNH include:
Misurazioni della distanza dalla faglia
Misure di perdita del cavo a una porta
Misurazione della riflessione
Misurazione della trasmissione
Quattro parametri S (S11, S12, S21, S22)
Quando sono necessarie funzioni aggiuntive, le opzioni sono facili da ordinare. Tutte le opzioni possono essere ordinate in modo trasparente e indipendente, il che significa nessun costo nascosto e nessuna confusione al momento dell'ordine.
Quattro misurazioni dei parametri S fornite come standard.
